當前位置：首頁   >  產品中心  >  XKNC北村加工中心 > KVC700C立式加工中心

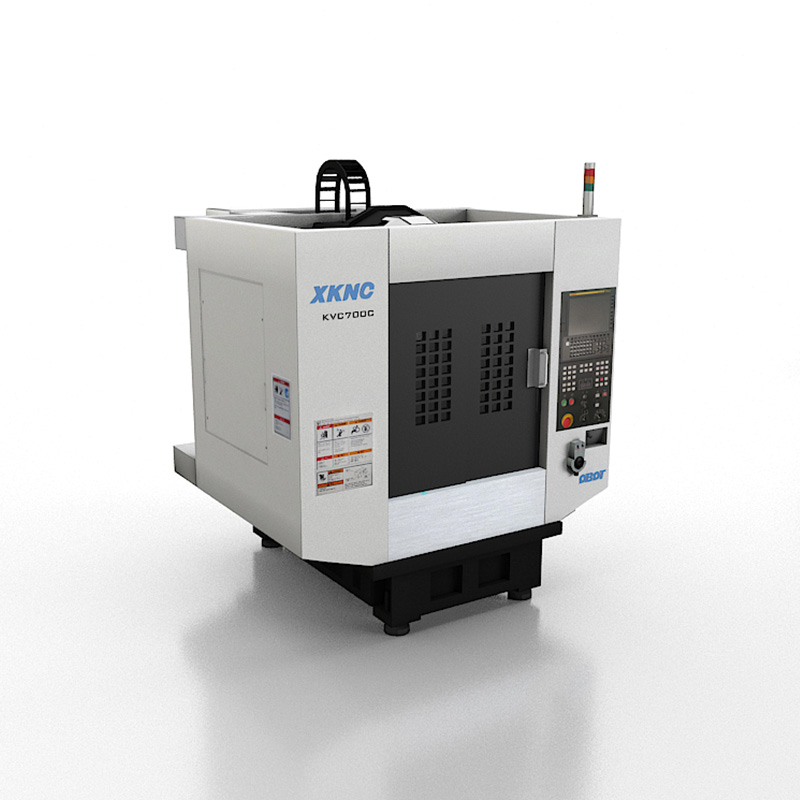

KVC700C立式加工中心

簡要描述：KVC700C立式加工中心是我公司在西安生產的小型立式加工中心,，結合北村在精密制造方面的成熟技術,，沿用國際通用的BT40刀柄,，匹配選用成熟的15把刀容量夾臂式刀庫,，整機運轉可靠，易于維護保養,。特別適合于手機,、電腦、相機,、汽車,、摩托車、小型模具及通用零部件的加工,。

  • 產品型號：
  • 產品產地：
  • 更新時間：2023-02-24
  • 訪  問  量：3584

  • 1.高剛性高穩定性優化結構


    整體大型鑄鐵床身底座,、大跨度高剛性立柱設計，保證穩定的重力切削和高速,、高精度加工,。

  • 2.高速高精密主軸


    主軸選用進口高精密主軸軸承，高轉速,、高精度,、高剛性、低噪音,、免維護,，即使長時間高速切削也可以維持穩定的精度；沿用國際通用的BT40刀柄,，剛性足,、通用性強。

  • 3.高剛性高可靠性驅動方式


    X,、Y,、Z軸采用高剛性直線導軌和滾珠絲杠副驅動，使位置精度與動態響應速度保持在高水平,；

  • 4.成熟靈活的刀具管理


    選用成熟的15把刀容量夾臂式刀庫,，整機運轉可靠，易于維護保養,。

  • 5.寬大的工作臺尺寸及加工范圍


    最高加工范圍

    寬廣的加工范圍可最大限度的提升加工能力

    工作臺尺寸：800mm×400mm

    X軸行程：700mm

    Y軸行程：500mm

    Z軸行程：400mm

  • 6.操作系統 FANUC Oi-TF

    1.實現高速、高質量的加工,，具備強大的控制功能,；

    2.追求更便于使用、豐富的CNC功能和優異的操作性,；

    3.高運轉效率：使用可靠硬件,，保證嚴酷環境下的穩定應用；強大的診斷,、維護功能,，便于確定故障位置，縮短修復時間來提高效率,；

  • 7.大扭矩高精度分度轉臺


    該機床提供了全部銑削技術,，擁有極高擴展靈活性，從3軸應用到4軸,、5軸應用,，從粗加工到精加工，一臺機床適應各行業需求,，極具競爭優勢。

  • 8.多樣的自動化配套選項


    可選配自動化相關設備,，桁架機械手,、關節機器人等為您提供自動化、智能化,、信息化,、無人化的現代加工模式，并配備方便和其他設備之間進行通信互聯的網絡接口,，方便數據的相互傳輸和監控管理,。

  • 9.油霧收集裝置


    降低污染，改善作業環境,。

  • 10.大風力控制箱溫度調節機


    大風力控制箱溫度調節機,，可有效防止粉屑、潮氣,、灰塵及有害氣體侵入造成電氣元件損壞,，使電氣元件發揮其最高運轉效率,，且延長使用壽命。

（一）主機規格 Machine Specifications

項目Item

參數 Parameter

主軸 Spindle

主軸錐度 Spindle hole conical degree

7/24  ?No.40

主軸轉速 Max. spindle rotate speed

8000

最大攻絲速度 Max. tapping speed

4000r/min

主軸電機 Spindle motor

7.5/11KW

X 軸 X-axis

行程 Travel

700mm

最高移動速度 Rapid traverse speed

36m/min

切削進給速度 Cutting feed speed

10 m/min

Y 軸 Y-axis

行程 Travel

500mm

最高移動速度 Rapid traverse speed

36m/min

切削進給速度 Cutting feed speed

10 m/min

Z 軸 Z-axis

行程 Travel

400mm

最高移動速度 Rapid traverse speed

48m/min

切削進給速度 Cutting feed speed

10 m/min

刀庫 Magazine tool

刀柄錐度 Tool holder spec

BT40

拉釘型號 Blind rivet spec

MAS-P40T-1

刀具總數  Magazine tool capacity

15把

單個刀具的最大重量 Max. tool weight

4kg

刀具總重量Total weight of tools

≤40kg(不平衡重量18kg)

刀具的最大直徑 Max. tool diameter

Φ100mm

刀具最大長度 Max. tool length

250mm

換刀時間（T-T）

2.7Sec

換刀時間（C-C）

3.5Sec *1

機床加工能力 Machine processing capacity

鉆孔 Drilling

Φ30mm

攻絲 Tapping

M27

銑削 Milling

120cm3/min

精度 Accuracy

定位精度 Positioning accuracy

0.005 mm（全行程）*2

重復定位精度 Repeatability positioning accuracy

0.003 mm *2

電氣總?cè)萘?nbsp;Required electric power

15 KVA,，AC200V±10%,50HZ

氣源   Air source

0.4MPa    100NL/min

冷卻油箱容積Cooling tank volume

200L

機床外形尺寸 Floor space

2707X1830X2980     mm3

機床重量 Mass of machine

約3500Kg

*1說明：基于JIS B6336 9:2002測定
*2說明：基于JIS B6201:1987及日本KIRA公司標準測定
*3說明：最大刀具直徑為相鄰刀位無刀時的最大尺寸

（二）數控系統規格 CNC System Specification

數控系統 Control system

FANUC 0i MF

最多控制軸數 Max.controlled axis

5軸 5Axis

最多同時控制軸數 Maximum number of master control shafts

4軸  4Axis

輸入方法 Input system

MDI輸入,，絕對值/增量值 MDI input,   absolute value/increment value input

程序存儲器容量 Part program storage length

512Kbyte

插補功能 Interpolation function

直線插補、圓弧插補,、螺旋插補Linear interpolation,   circular   interpolation, helical interpolation

最小檢測單位 Minimum testing unit

0.0001mm

最小移動單位 Least command increment

X軸   X-axis

0.001mm

Y軸   Y-axis

0.001mm

Z軸   Z-axis

0.001mm

刀具位置補償 Tool position compensation

形狀補償 Shape compensation

±99999.999mm

磨損補償 Wear compensation

±  9.999mm

手輪移動倍率 Hand wheel rotation ratio

0.1/0.01/0.001mm

切削進給倍率 Cutting traverse override

0~150%

快速進給倍率 Rapid traverse override

F0,，25，50,，100%

數據通信接口 Data communication interface

CF卡接口,，以太網接口，USB接口 CF card   interface, Ethernet   interface, USB interface

刀具補償數 Tool offset

400個 400pcs

登錄程序個數 Number of login programs

400個 400pcs

顯示語言 Display language

中文（15種可選）Chinese (15   optional)

*由于產品不斷更新,，產品規格如有變化,，恕不另行通知。
Specifications subject to change without notice for improvements and modifications
