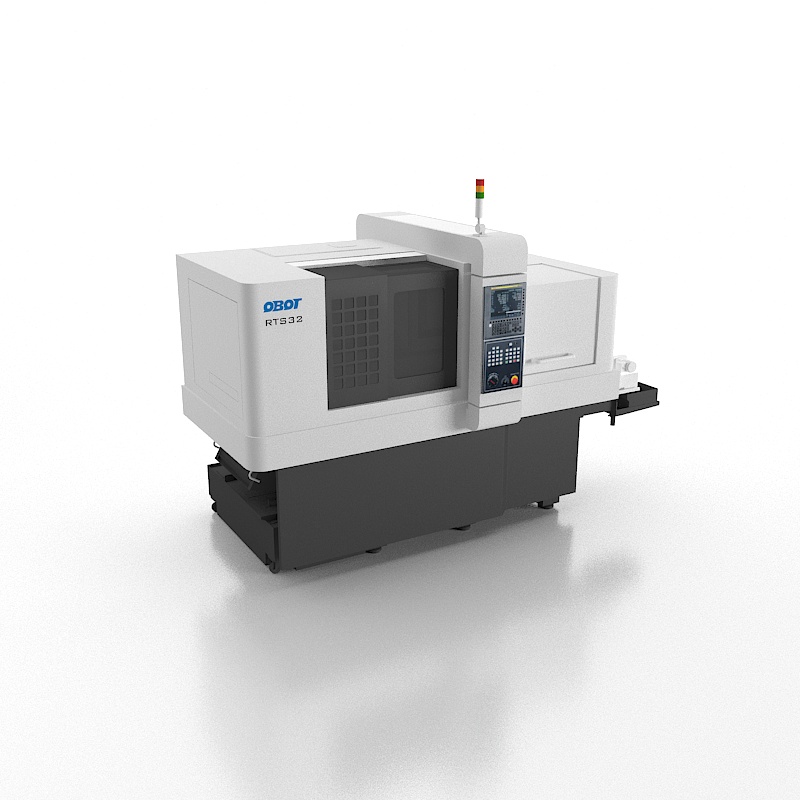

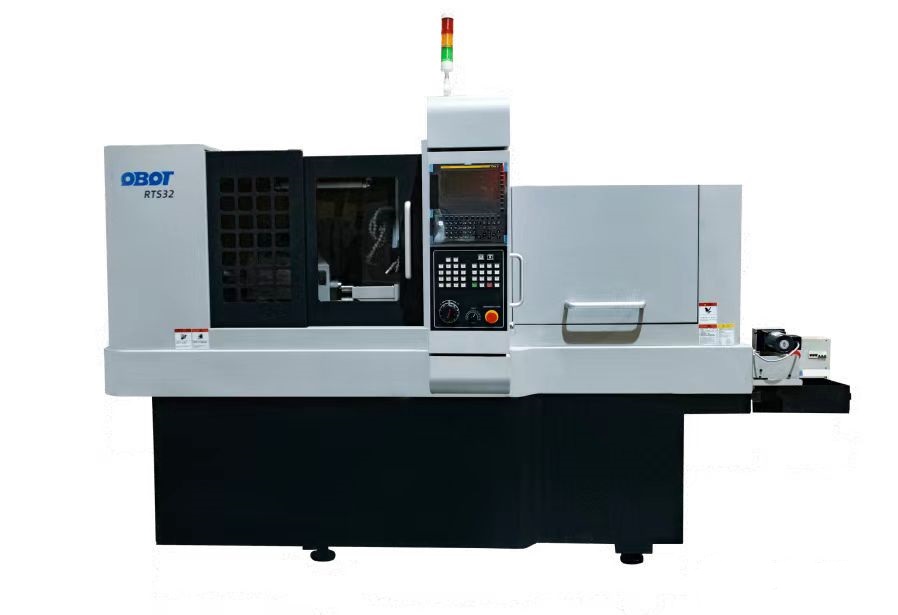

（一）機床本體規格 Machine  specifications

項目 Items

參數 Parameter

主,、副軸 Spindle

主軸轉速
Through hole of main spindle

8000r/min

通孔直徑
Through hole of counter spindle diameter

Φ35mm

副軸轉速
Through hole of counter spindle diameter

8000r/min

通孔直徑
Through hole of counter spindle diameter

Φ35mm

主軸電機功率
Main spindle motor

11/15 KW

副軸電機功率
Counter spindle motor

11/15 KW

X軸
X axis

行程
Stroke

X1:66mm
X2:405mm

最高移動速度
Rapid traverse

20m/min

Y軸
Y axis

行程
Stroke

Y1:404.5mm
Y2:50mm（6軸）

最高移動速度
Rapid traverse

20m/min

Z軸
Zaxis

行程
Stroke

Z1:320/70mm有導套/無導套
Z2:315mm

最高移動速度
Rapid traverse

20m/min

刀具
Tool

刀具總數Total number of tools

26把 5軸 （30把 6軸）

車刀尺寸
Turning tool section

□16x16

車刀數量
Number of turning tool

6

主軸側鉆孔刀具數量
Number of front tools（OP/COP）

5

副軸側鉆孔刀具數量
Number of back working fix tools

5

徑向動力刀具數量
Number of cross rotation tools(S3)

4

背軸動力刀具數量
Number of back working rotation tools(S4)

4把 5軸 （8把 6軸）

正面動力刀具數量
Number of back working rotation tools(S4)

2（特配Optional）

電機
Motor

X1,、X2、Y1,、Y2,、Z1、Z2軸電機功率
X1,、X2,、Y1、Y2,、Z1,、Z2 motor

1KW、Y2：0.75KW

徑向動力刀電機
Rotation cross tools motor(S3)

1KW

軸向動力刀電機
Rotation back working tools motor(S4)

1KW

加工能力
Machining
capacity

最大加工直徑Max. machining diameter

32mm

最大加工長度
Max. machining length

320/70 mm
有導套/無導套（單次裝夾）

其他Etc

冷卻油箱容積Coolant tank capacity

210L

中心高
Main spindle height

1145mm

機床外形尺寸
WxDxH

3045x1650x1935mm

機床重量
Gross weight

約 4000kg

電器總?cè)萘?br/>Power supply

30KVA

（二）CNC標準規格 CNC unit specifications

項目 Items

參數 Parameter

NC控制單元
NC

Fanuc 0i-TF  PLUS

顯示語言Multi-language display

中文/英文/日文
ZH/EN/JP

零件程序的最大數量
Number Of Registerable Programs

800（2個路徑）
800 （total of each path）

插補Interpolation function

線性,、圓形,、極性,、圓柱
(linear\circular\polar coordinate\cylindrical)

PMCIA接口 ,USB接口 ,以太網接口
PMCIA port,USB port,RJ45 port

10.4英寸彩色液晶顯示屏+操作面板
10.4 color LCD+MDI

零件程序容量Program Storage Size：1M

1M

刀具補償數據 Tool Offset Parameter

最小輸入增量Minimum Input：0.001mm

0.001mm

刀尖半徑補償Tool Radius Compensation

單/多頭連續螺紋加工Multi Threading

周速恒定控制 Constant Surface Speed Control

英制/公制轉換Inch/Metric Conversion

自行診斷轉換Self-Diagnosis Function
