當前位置：首頁 > 產品中心 > 瑞士型縱切自動車床 > RTS20瑞士型縱切自動車床

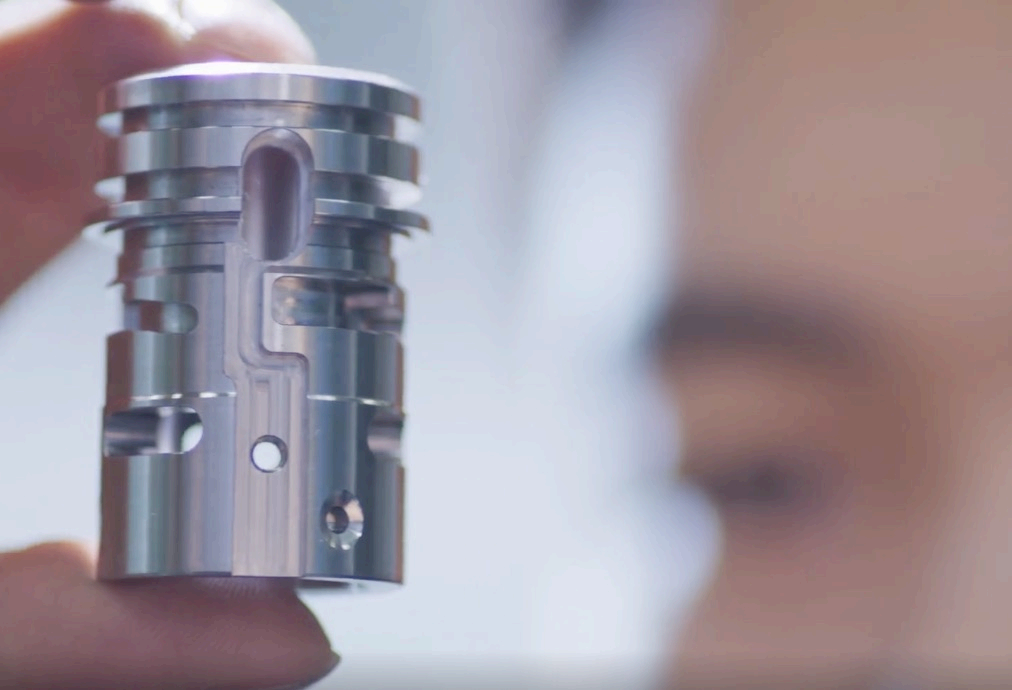

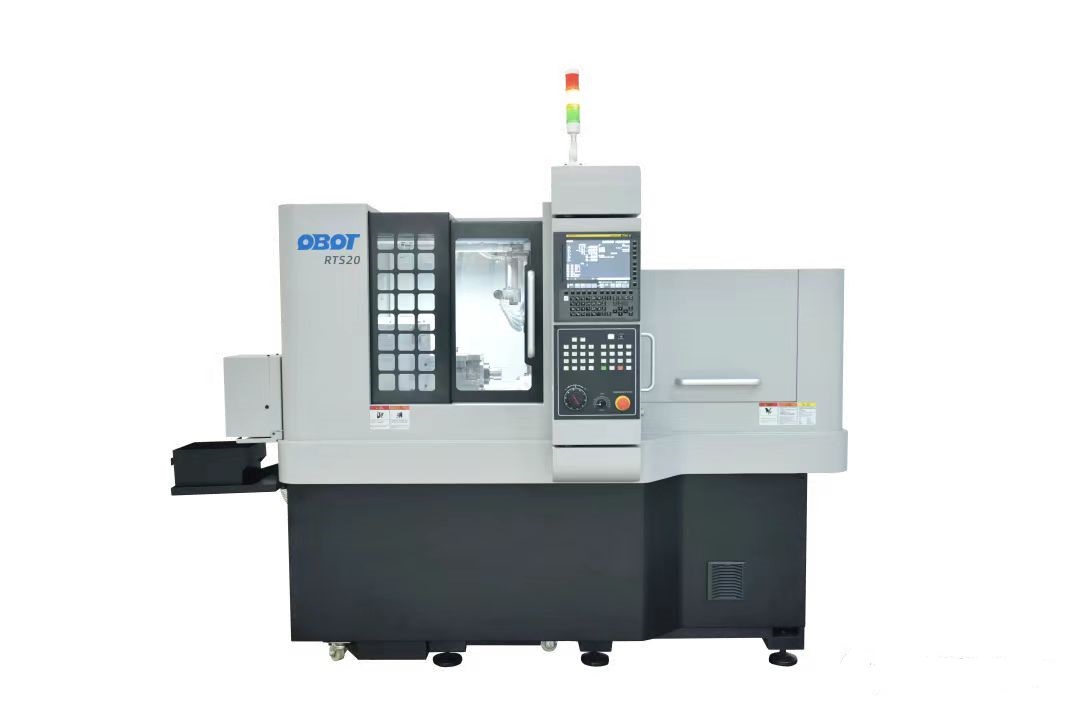

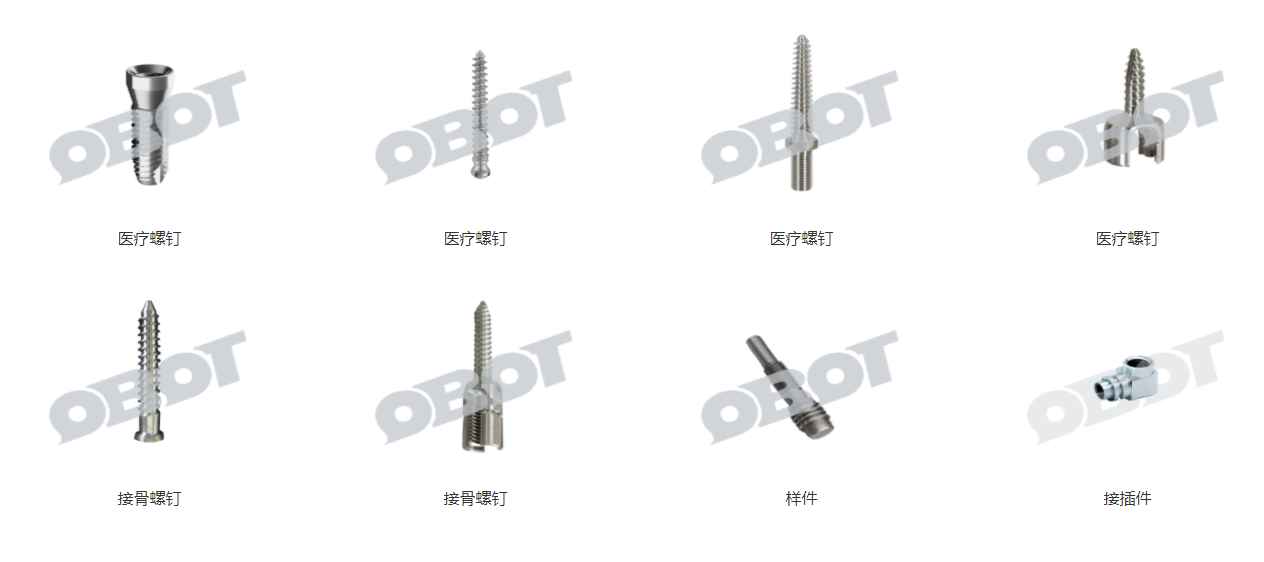

簡要描述：RTS20是我公司自主研發的一款瑞士型縱切自動車床。采用可移動式主軸箱設計,，可以長時間連續工作,。因此，其大批量生產和靈活性加工的能力得到了充分的體現,。尤其適合精密機械,、電子,、醫療、電器產品以及手表,、汽車零部件的生產,。
產品型號：瑞士型縱切自動車床產品產地：瑞士型縱切自動車床更新時間：2023-04-26訪 問 量：4454相關新聞
Related Articles采用高剛性低重心的鑄造箱式床身，底座中筋結構設計,，分散機床加工應力,。
各軸均采用燕尾式刮研導軌，導軌貼合面人工鏟刮,，確保導軌面接觸均勻,，間隙預留合理。導軌間隙調整采用楔形鑲條,，在機床長時間運行后,，可通過鑲條調整快速完成導軌間隙補償調整，保證穩定的重力切削和高速進給,、高精度加工,。
主軸選用進口高精密主軸軸承，高轉速,、高精度,、高剛性、低噪音,、免維護,，即使長時間高速切削也可以保證穩定的精度。主軸為電主軸,，副主軸為皮帶主軸,。主軸/副主軸C軸控制；主軸轉速：10000rpm;副主軸轉速：8000rpm;

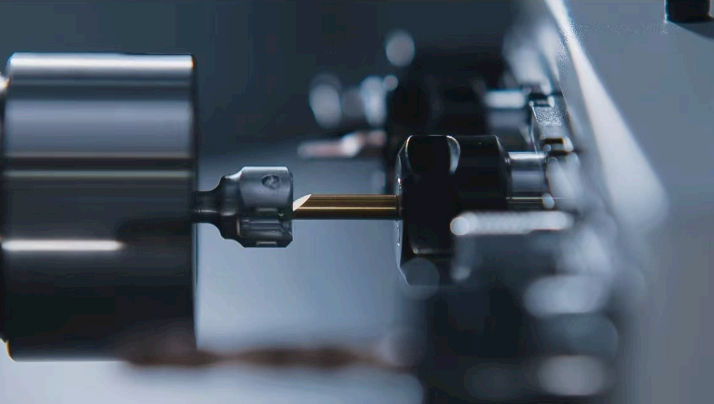

機床可配置全行程同步旋轉導套,，可以根據需要進行有導套和無導套加工的切換,，這樣快換的靈活性便于進行高精度，高同軸度要求的零件加工,，并減少材料的余量,，從而能夠應對更多類型的零件加工。

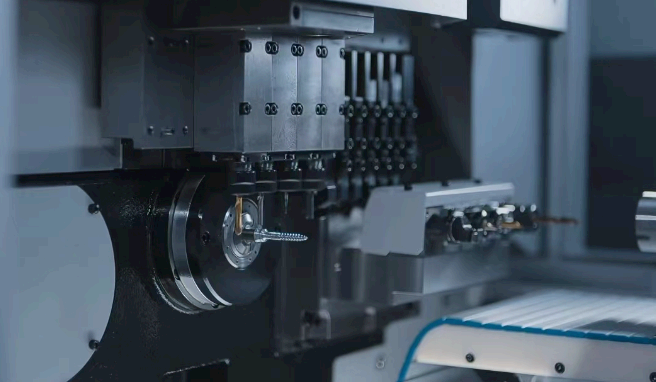

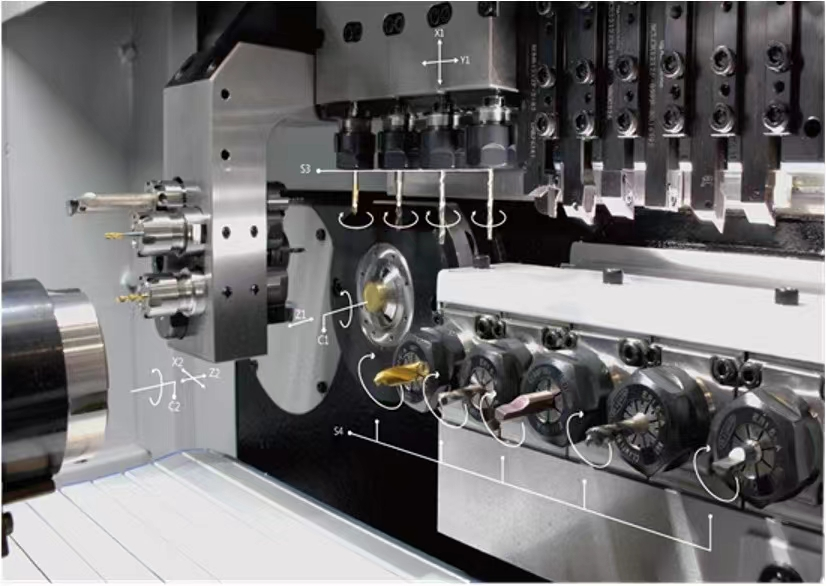

采用雙通道兩個獨立刀具系統,，實現主副軸同步獨立加工，生產更加高效,。直線式排刀結構,，能夠良好的解決加工中的排屑問題。
配備全新的FANUC 0i TF系統（可選三菱M80系統）具有更高的性價比,，高精/高效的智能控制功能群,，先進的精細表面處理技術，高速便利的存儲卡方案,，新增操作層級顯示,，提高可視性和操作性，提升軟件操作實用性,。
（一）機床本體規格 Machine specifications | |||
項目 Items | 參數 Parameter | ||
主,、副軸 Spindle | 主軸轉速 | 10000r/min | |
通孔直徑 | Φ21.5mm | ||
副軸轉速 | 8000r/min | ||
通孔直徑 | Φ21.5mm | ||
主軸電機功率 | 2.2/3.7 KW | ||
副軸電機功率 | 1.5/2.2 KW | ||
主軸C1軸 | 0.001° | ||
主軸C2軸 | 0.001° | ||
X軸 | 行程 | X1:62mm | |
最高移動速度 | 20m/min | ||
Y軸 | 行程 | 338mm | |
最高移動速度 | 20m/min | ||
Z軸 | 行程 | Z1:210mm有導套 70mm無導套 | |
最高移動速度 | 20m/min | ||
刀具 | 刀具總數Total number of tools | 27 | |
車刀尺寸 | □12x12 | ||
車刀數量 | 6 | ||
主軸側鉆孔刀具數量 | 5 | ||
副軸側鉆孔刀具數量 | 5 | ||
徑向動力刀具數量 | 4 | ||
背軸動力刀具數量 | 5（特配Optional） | ||
背軸動力刀具數量 | 2（特配Optional） | ||
電機 | X1、X2,、Y1,、Z1、Z2軸電機功率 | 1KW | |
徑向動力刀電機 | 1KW | ||
軸向動力刀電機 | 0.75KW | ||
加工能力 | 最大加工直徑Max. machining diameter | 20 mm | |
最大加工長度 | 210mm有導套 70/45mm無導套（單次裝夾） | ||
主軸側最大鉆孔直徑Main spindle drill capacity | Φ10 | ||
主軸側最大攻絲直徑 | M10 | ||
副軸側最大鉆孔直徑 | Φ10 | ||
副軸側最大攻絲直徑 | M10 | ||
徑向動力刀最大銑槽直徑Max. rotation cross tool saw blade cutter | Φ30 | ||
其他Etc | 冷卻油箱容積Coolant tank capacity | 210L | |
中心高 | 1075mm | ||
機床外形尺寸 | 2140x1565x1854mm | ||
機床重量 | 約 2500kg | ||
電器總?cè)萘?br/>Power supply | 15KVA | ||
（二）CNC標準規格 CNC unit specifications | |||
項目 Items | 參數 Parameter | ||
NC控制單元 | Fanuc 0i-TF(200V) | ||
顯示語言 | 中文/英文/日文 | ||
零件程序的最大數量 | 800（2個路徑） | ||
插補Interpolation function | 線性,、圓形、極性,、圓柱 | ||
PMCIA接口 ,USB接口 ,以太網接口 | |||
10.4英寸彩色液晶顯示屏+操作面板 | |||
零件程序容量 | |||
刀具補償數據 | |||
最小輸入增量 | |||
刀尖半徑補償 | |||
單/多頭連續螺紋加工 | |||
周速恒定控制 | |||
英制/公制轉換 | |||
自行診斷轉換 | |||
