當前位置：首頁 > 產品中心 > XKNC北村加工中心 > KVC850加工中心

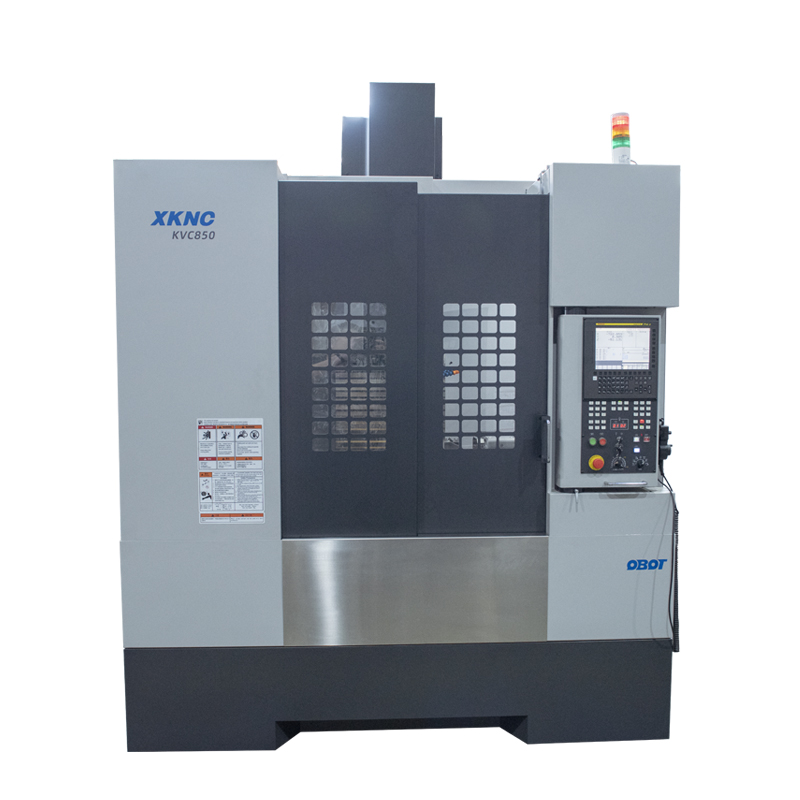

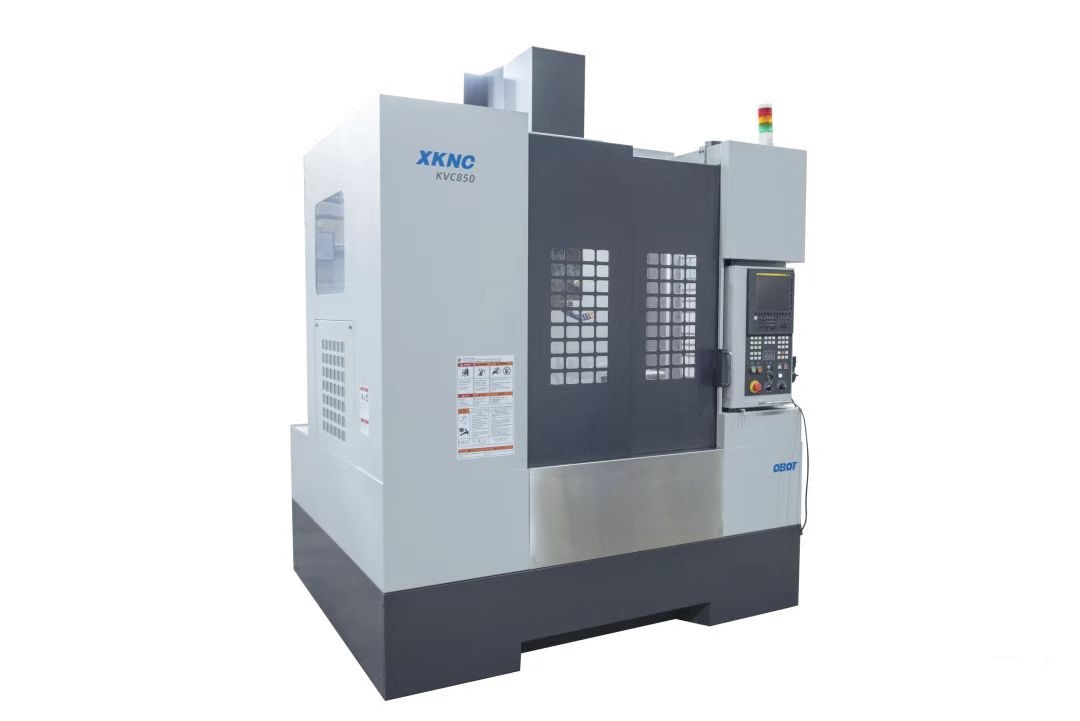

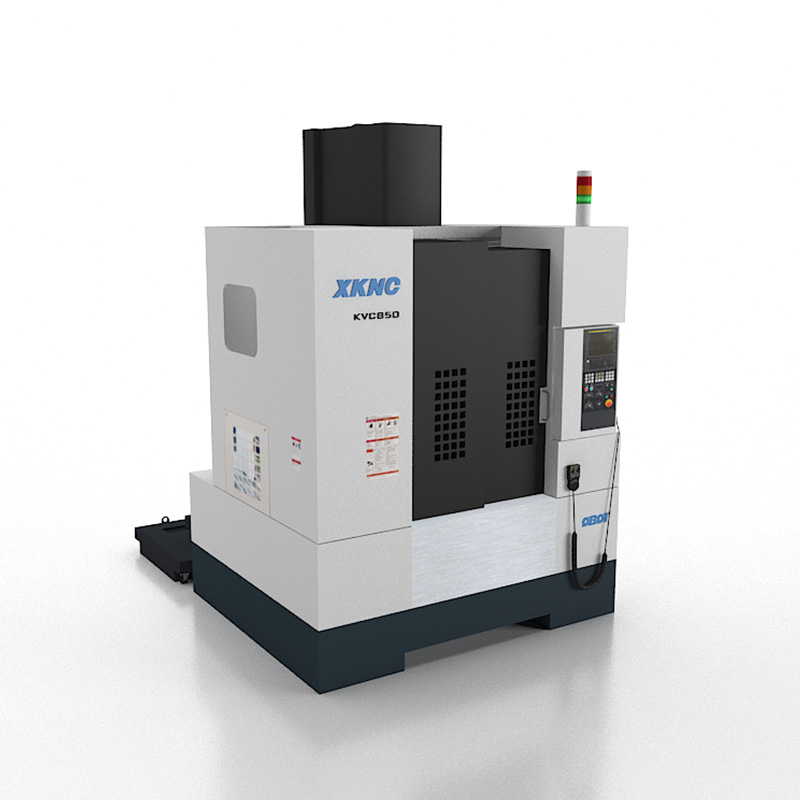

簡要描述：KCV850北村加工中心是我公司根據市場需求，及公司產品型譜規劃而新研發的一款加工范圍廣，加工能力強、精度高等特點的通用型立式加工中心,。本產品是在現有產品基礎上進行優化改進,，提升加工能力,，其結構為型布局,，工作臺隨十字滑臺前后向移動,、工作臺在十字滑臺上左右軸移動,、主軸箱沿立柱導軌上下向移動、主軸采用電機與主軸直連結構,，刀庫為把刀圓盤式側掛刀庫,。該機床可以滿足鉆孔、攻絲,、鏜孔,、強力銑削等加工，廣泛用于箱體,、缸蓋,、閥體、模具,、基座,、殼體等零件的粗、精加工,。
產品型號：產品產地：更新時間：2023-08-25訪 問 量：4360相關新聞
Related Articles
1.實現高速,、高質量的加工，具備強大的控制功能,；
2.追求更便于使用,、豐富的CNC功能和優異的操作性；
3.高運轉效率：使用可靠硬件,，保證嚴酷環境下的穩定應用,；強大的診斷、維護功能,，便于確定故障位置,，縮短修復時間來提高效率,；
24把圓盤刀庫,，隨機就近選刀，大小刀等多種刀具以及功能選項,。
高剛性,，大扭矩直連主軸結構,；
通過有限元分析優化的結構，具有結構剛性好,，移動件質量輕,，熱對稱等優點。
X,、Y,、Z軸采用高剛性滾柱直線導軌結構和滾珠絲杠副驅動,，使位置精度與動態響應速度保持在高水平；
外殼整體為封閉形式,，防止油霧擴散；
降低污染,，改善作業環境,。
大斜度排屑槽配合螺旋排屑器、高壓大流量沖屑泵可方便鐵屑順利排出,。
零件加工產生的鐵屑自動排出機床,，適合于自動化加工和切屑余量大的情況。
大風力控制箱溫度調節機,，可有效防止粉屑,、潮氣、灰塵及有害氣體侵入造成電氣元件損壞,，使電氣元件發揮其最高運轉效率,，且延長使用壽命。
（一）主機規格 | ||
項目 | KVC850參數 | |
主軸 | 主軸錐度 | 7/24 ?No.40 |
主軸轉速 | 50~8000 | |
最大攻絲速度 | 4000r/min | |
主軸電機 | 7.5/11KW | |
X 軸 | 行程 | 850mm |
最高移動速度 | 36m/min | |
切削進給速度 | 10 m/min | |
Y 軸 | 行程 | 500mm |
最高移動速度 | 36m/min | |
切削進給速度 | 10 m/min | |
Z 軸 | 行程 | 530mm |
最高移動速度 | 36m/min | |
切削進給速度 | 10 m/min | |
刀庫 | 刀柄錐度 | BT40 |
拉釘型號 | MAS-P40T-1 | |
刀具總數 | 24把 | |
單個刀具的最大重量 | 8kg | |
刀具總重量 | ≤100kg | |
刀具的最大直徑 | Φ125mm | |
刀具最大長度 | 300mm | |
換刀時間（T-T） | 1.5Sec | |
換刀時間（C-C） | 4.9Sec *1 | |
機床加工能力 | 鉆孔 | Φ20mm |
攻絲 | M18 | |
銑削 | 20cm3/min | |
精度 | 定位精度 | 0.005 mm（全行程）*2 |
重復定位精度 | 0.003 mm *2 | |
電氣總?cè)萘?/span> | 15 KVA,，AC200V±10%,50HZ | |
氣源 | 0.4MPa 100NL/min | |
冷卻油箱容積 | 430L | |
機床外形尺寸 | 2292x2716x2895 mm3 | |
機床重量 | ||
*1說明：基于JIS B6336 9:2002測定 | ||
（二）數控系統規格 | ||
數控系統 | FANUC 0i MF | |
最多控制軸數 | 5軸 5Axis | |
最多同時控制軸數 | 4軸 4Axis | |
輸入方法 | MDI輸入,，絕對值/增量值 | |
程序存儲器容量 | 512Kbyte | |
插補功能 | 直線插補、圓弧插補,、螺旋插補 | |
最小檢測單位 | 0.0001mm | |
最小移動單位 | X軸 | 0.001mm |
Y軸 | 0.001mm | |
Z軸 | 0.001mm | |
刀具位置補償 | 形狀補償 | ±99999.999mm |
磨損補償 | ± 9.999mm | |
手輪移動倍率 | 0.1/0.01/0.001mm | |
切削進給倍率 | 0~150% | |
快速進給倍率 | F0,，25，50,，100% | |
數據通信接口 | CF卡接口,，以太網接口，USB接口 | |
刀具補償數 | 400個 400pcs | |
登錄程序個數 | 400個 400pcs | |
顯示語言 | 中文（15種可選） | |
*由于產品不斷更新,，產品規格如有變化,，恕不另行通知。 | ||

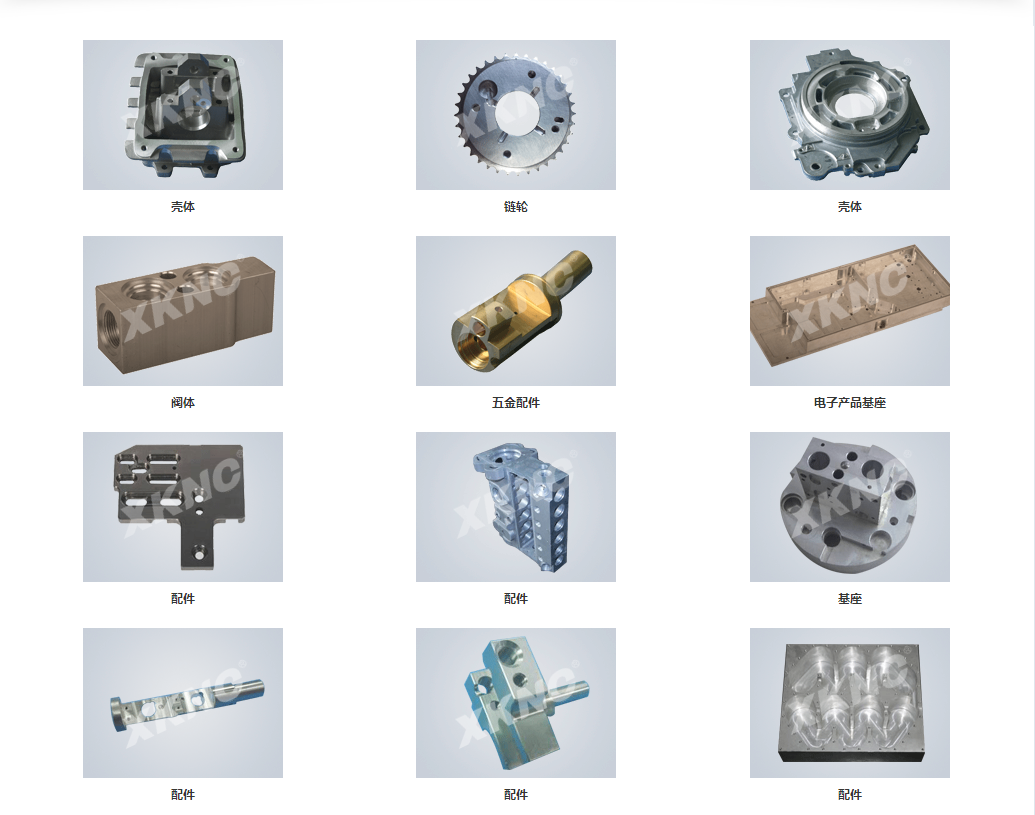

KCV850北村加工中心是我公司根據市場需求,，及公司產品型譜規劃而新研發的一款加工范圍廣,，加工能力強、精度高等特點的通用型立式加工中心,。本產品是在現有產品基礎上進行優化改進,，提升加工能力，其結構為型布局,，工作臺隨十字滑臺前后向移動,、工作臺在十字滑臺上左右軸移動、主軸箱沿立柱導軌上下向移動,、主軸采用電機與主軸直連結構,，刀庫為把刀圓盤式側掛刀庫,。該機床可以滿足鉆孔、攻絲,、鏜孔,、強力銑削等加工，廣泛用于箱體,、缸蓋,、閥體、模具,、基座,、殼體等零件的粗、精加工,。
