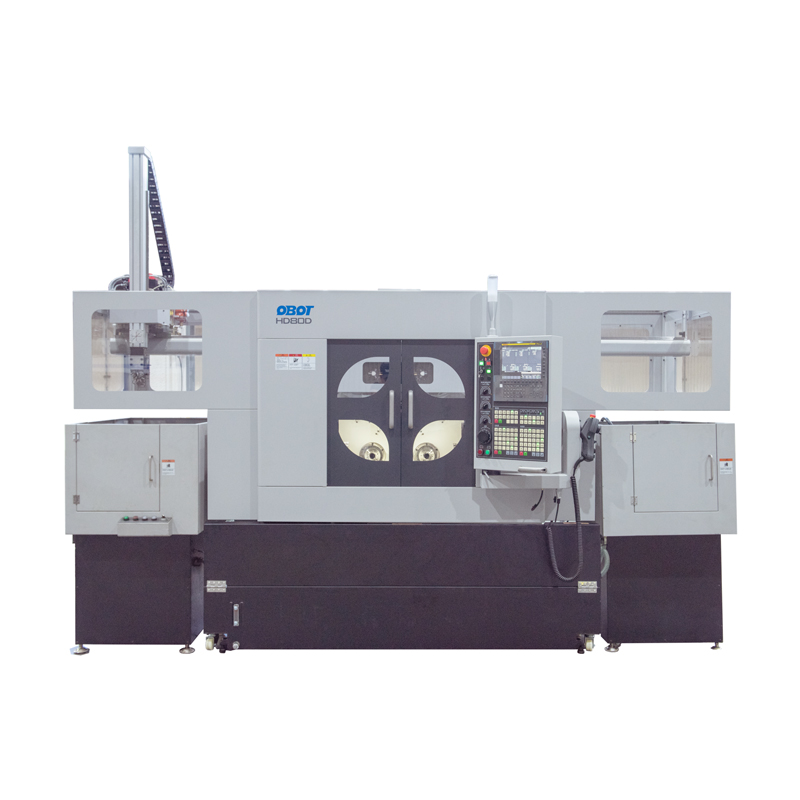

HD80雙主軸雙刀塔自動化車床

簡要描述：HD80是我公司新研發的一款雙主軸雙刀塔數控機床。其結構形式為兩個主軸平行排列固定在機床中部，兩個刀塔平行對稱布置于機床兩側,與主軸成垂直布局,，并可獨立按程序沿X軸,、Z軸移動,。機床集成了自動上下料機械手與零件翻轉機構,，可實現盤類零件正反兩面自動加工,。該機床具有結構緊湊,、高剛性,、高精度、—次裝夾車,、銑復合加工的特點,，同時該機床具備高效率,、高性價比、一人多機操作等優勢,。

產品型號：
產品產地：
更新時間：2023-08-25
訪問量：7297

產品咨詢聯系我們

產品分類

相關新聞

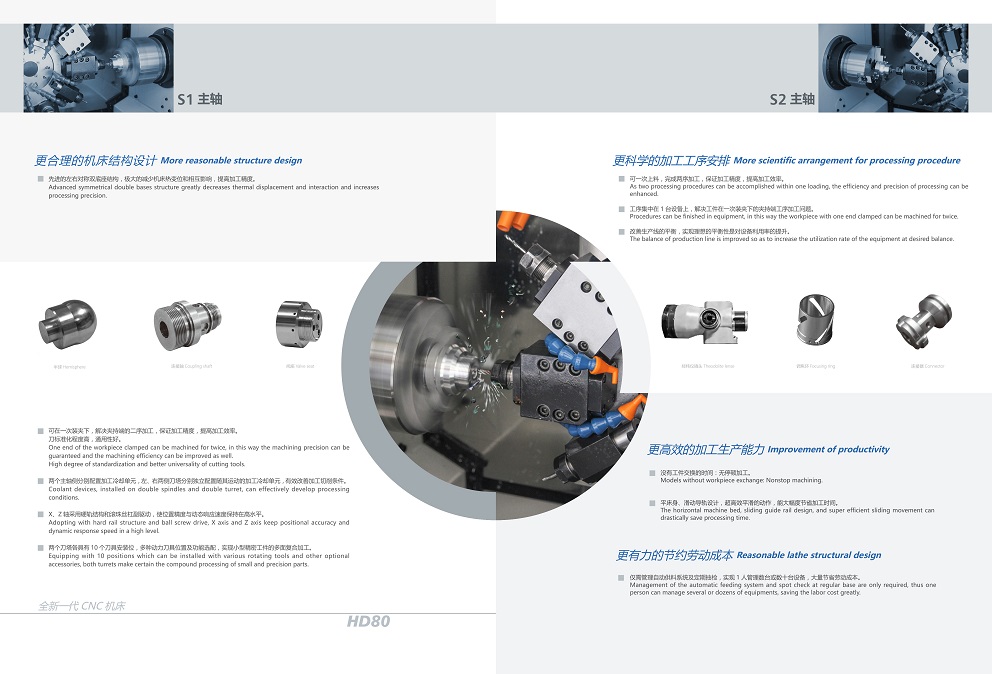

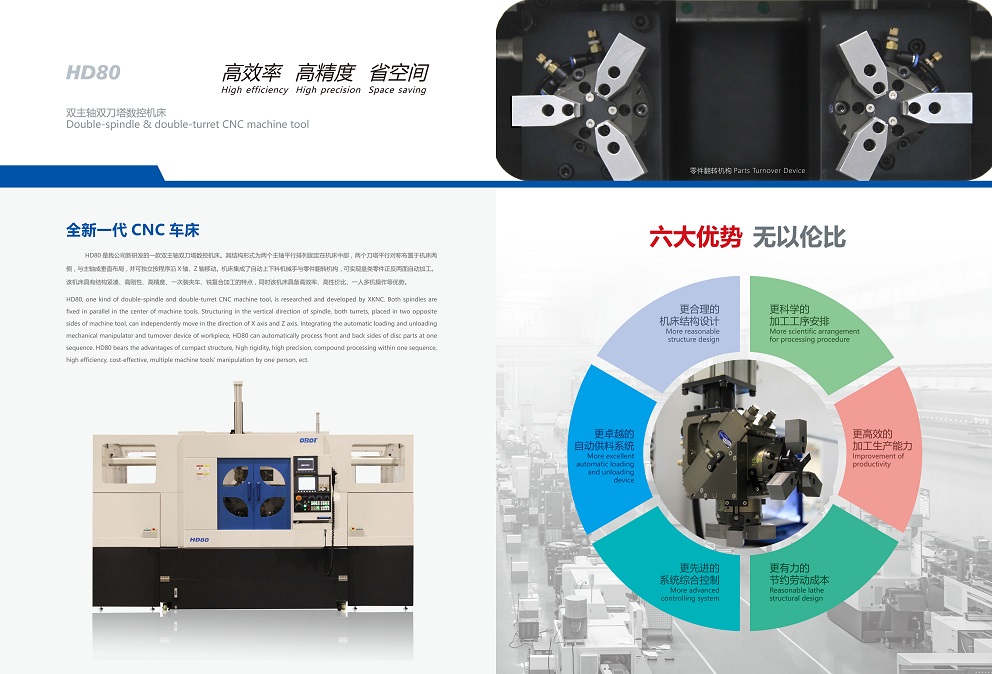

1.更合理的機床結構設計
先進的左右對稱雙底座結構,，極大的減少機床熱變位和相互影響，提高加工精度,。

X,、Z軸采用硬軌結構和滾珠絲杠副驅動，使位置精度與動態響應速度保持在高水平,。
2.更科學的加工工序安排

可一次上料,，完成兩序加工，保證加工精度,，提高加工效率,。
工序集中在1臺設備上，解決工件在一次裝夾下的夾持端工序加工問題,。
改善生產線的平衡,，實現理想的平衡性是對設備利用率的提升。
3.高精度雙主軸
主,、副軸選用進口高精密主軸軸承,，高轉速、高精度,、高剛性,、低噪音、免維護,；

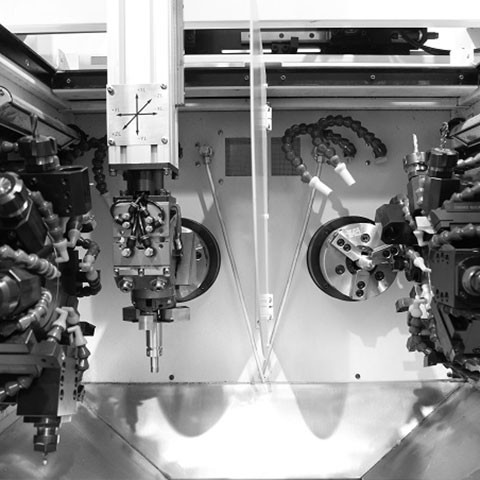

兩個主軸平行排列固定在機床中部,，兩個刀塔平行對稱布置于機床兩側，與主軸成垂直布局,；
兩個主軸側分別配加工冷卻單元,左,、右兩側刀塔分別獨立配置隨其運動的加工冷卻單元,有效改善加工切削條件；
4.更先進的的系統綜合控制
采用”FANUC”雙通道系統
5.更高級的自動供料系統
多樣的自動上下料結構設計,，根據客戶加工工件的形式提供各種機床自動上下料機構,。

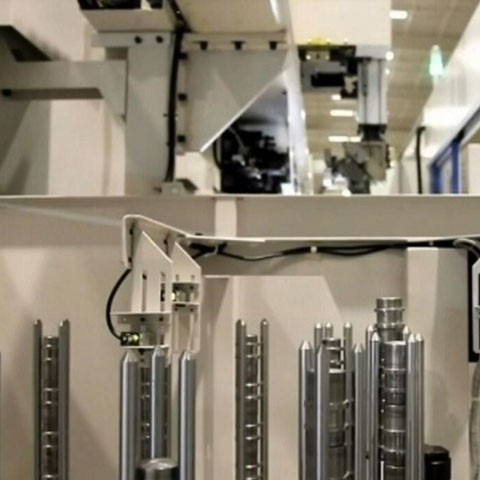

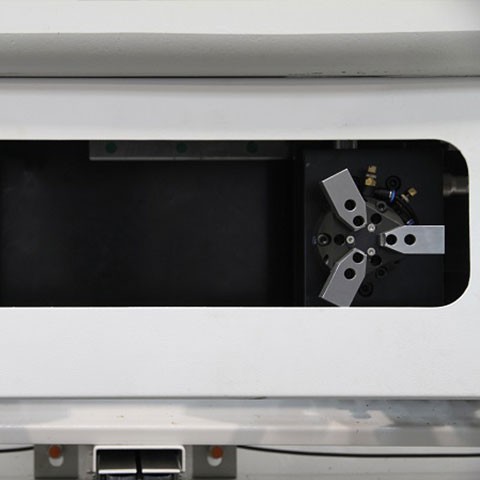

機床集成自動上下料桁架機械手，自動化程度高,；料倉可集成在機床上,，集成度高，占地面積小,。

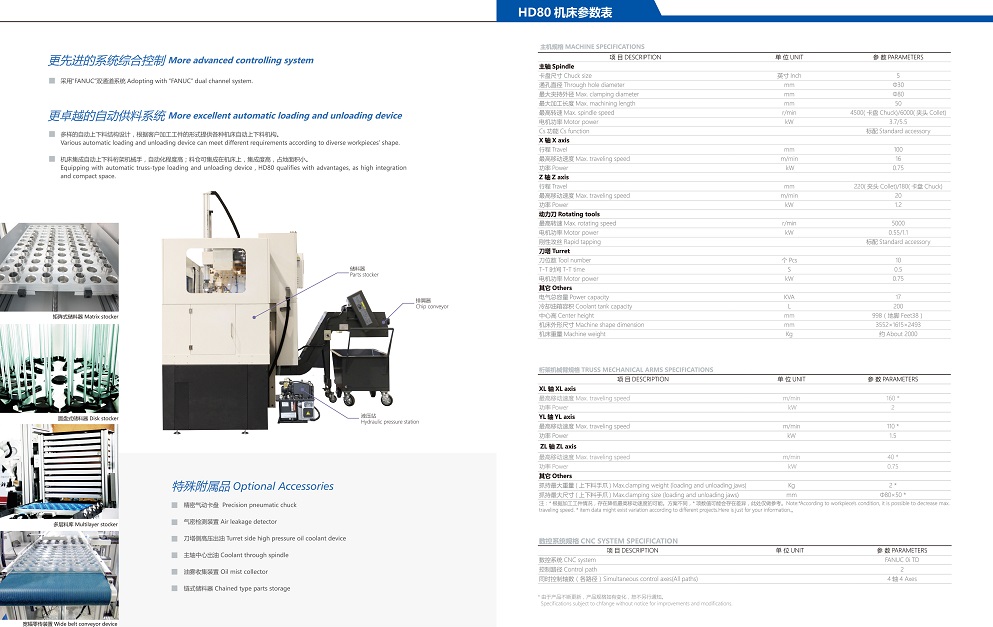

（1）主機規格 MACHINE SPECIFICATIONS
項目Description		單位Unit	參數Parameters
主軸Spindle	卡盤尺寸Chuck size	英寸Inch	5
	通孔直徑Through hole diameter	mm	30
	最大夾持外徑徑Max. clamping diameter	mm	80
	最大加工長度Max. machining length	mm	50
	最高轉速M(fèi)ax. spindle speed	r/min	4500(卡盤Chuck)/6000(夾頭Collet)
	電機功率Motor power	kW	3.7/5.5
	Cs功能Cs function		標配Standard accessory
X軸X axis	行程Travel	mm	100
	最高移動速度Max. traveling speed	m/min	16
	功率Power	kW	0.75
Z軸Z axis	行程Travel	mm	220(夾頭Collet)/180(卡盤Chuck)
	最高移動速度Max. traveling speed	m/min	20
	功率Power	kW	1.2
動力刀Rotating tools	最高轉速M(fèi)ax. rotating speed	r/min	5000
	電機功率Motor power	kW	0.55/1.1
	剛性攻絲Rapid tapping		標配Standard accessory
刀塔Turret	刀位數Tool number	個Pcs	10
	T-T時間T-T time	S	0.5
	電機功率Motor power	kW	0.75
其它Others	電氣總?cè)萘縋ower capacity	KVA	17
	冷卻油箱容積Coolant tank capacity	L	200
	中心高Center height	mm	998(地腳 Feet38)
	機床外開択寸Machine shape dimension	mm	3552x1615x2493
	機床重量Machine weight	Kg	約About 2000
（2）桁架機械臂規格TRUSS MECHANICAL ARMS SPECIFICATIONS
項目Description		單位Unit	參數Parameters
XL軸	最高移動速度Max. traveling speed	m/min	160*
XL axis	功率Power	kW	2
YL軸	最高移動速度Max. traveling speed	m/min	110*
YL axis	功率Power	kW	1.5
ZL軸	最高移動速度Max. traveling speed	m/min	40*
ZL axis	功率Power	kW	0.75
其它	抓持最大重置（上下料手爪）Maxxlamping weight (loading and unloading jaws)	Kg	2*
Others	抓持最大尺寸（上下料手爪）Max.clamping size (loading and unloading jaws)	mm	080x50*
注：根據加工工件情況,，存在降低最高移動速度的可能。方案不同，項數值可能會存在差異,此處僅做參考,。Note:According to workpiece's condition, it is possible to decrease max. traveling speed. item data might exist variation according to different projects.Here is just for your information.
（3）數控系統規格CNC SYSTEM SPECIFICATION
項目Description		參數Parameters
數控系統CNC system		FANUC Oi TD
控制路徑Control path		2
同時控制軸數（各路徑)Simultaneous control axes(AII paths)		4軸4 Axes
*由于產品不斷更新,，產品規格如有變化，恕不另行通知,。 Specifications subject to chfange without notice for improvements and modific.
