當前位置：首頁 > 產品中心 > XKNC北村車床 > 排刀車床系列 > XKNC-20GT小型精密排刀車床

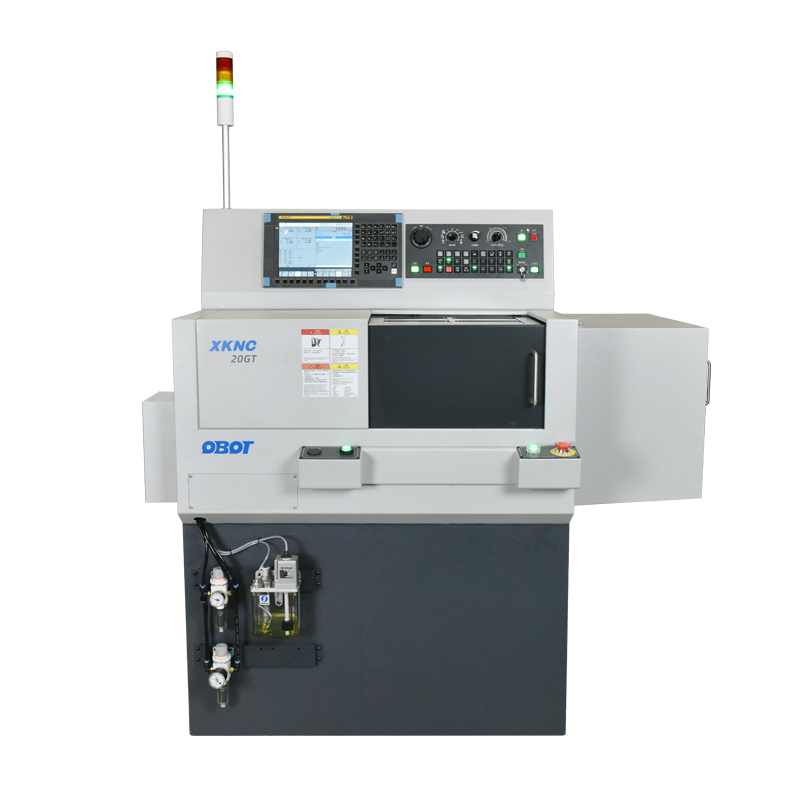

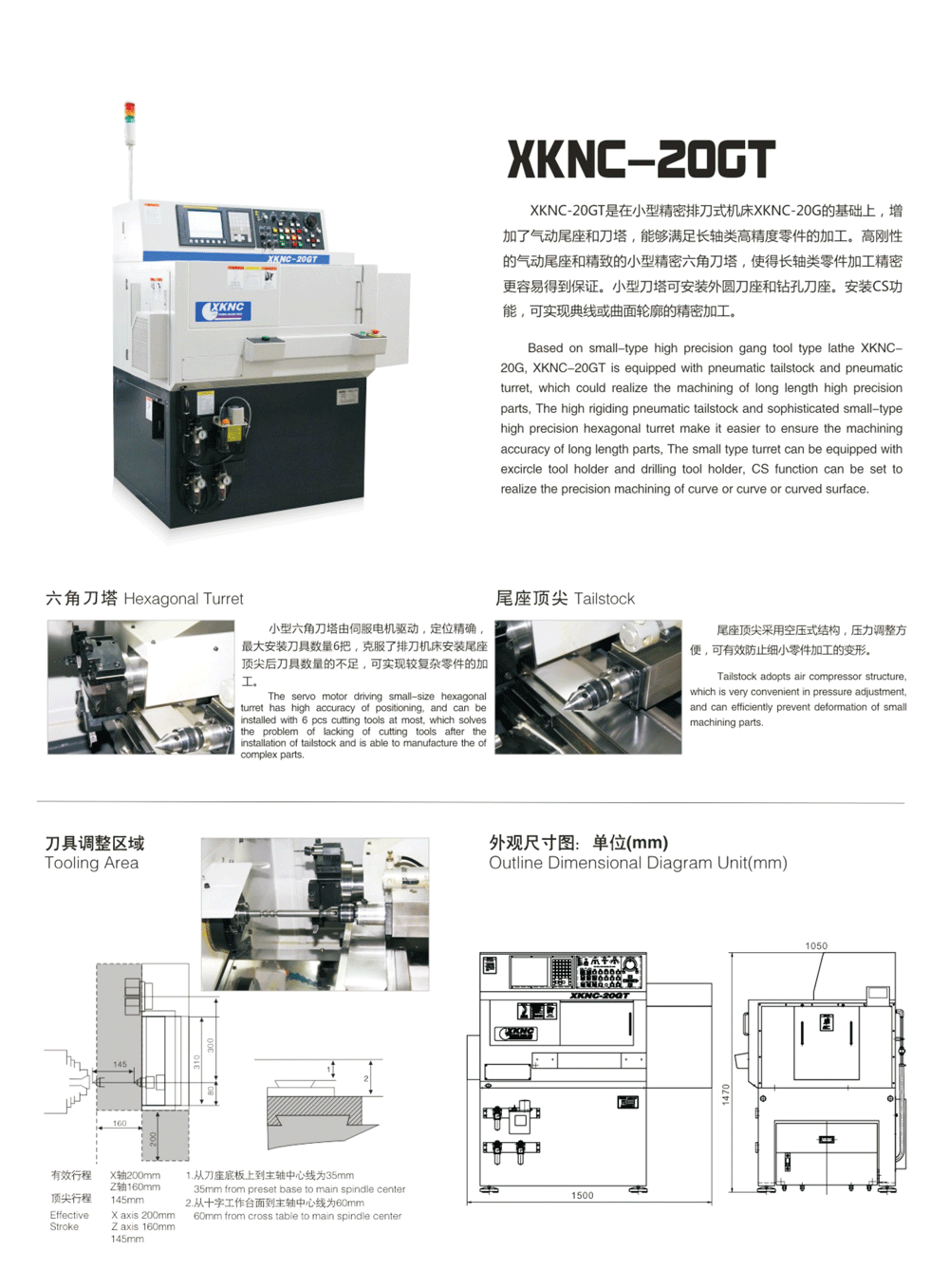

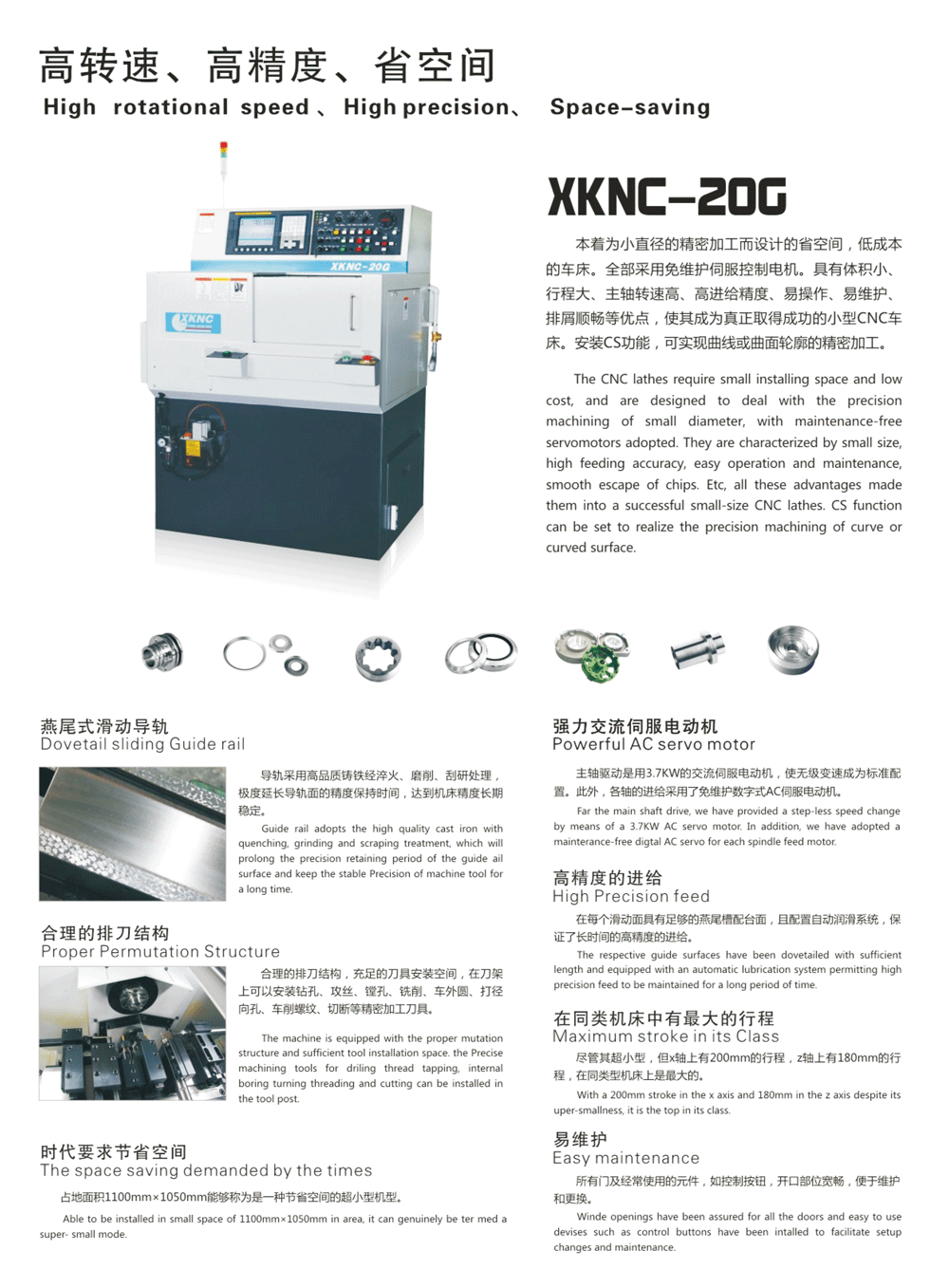

簡要描述：20GT是在小型精密排刀式機床20G的基礎上增加了氣動尾座和氣動刀塔,，能夠滿足長軸類高精度零件的加工,。高剛性的氣動尾座和精致的小型精密六角刀塔,，使得長軸類零件加工精度更容易得到保證,。小型刀塔可安裝外圓刀座和鉆孔刀座,。安裝Cs功能,，可實現曲線或曲面輪廓等多樣的復合精密加工,。
產品型號：產品產地：西安更新時間：2023-08-25訪 問 量：54871,、燕尾式滑動導軌
導軌采用高品質鑄鐵經淬火、磨削,、刮研處理,，極度延長導軌面的精度保持時間，達到機床精度長期穩定,。

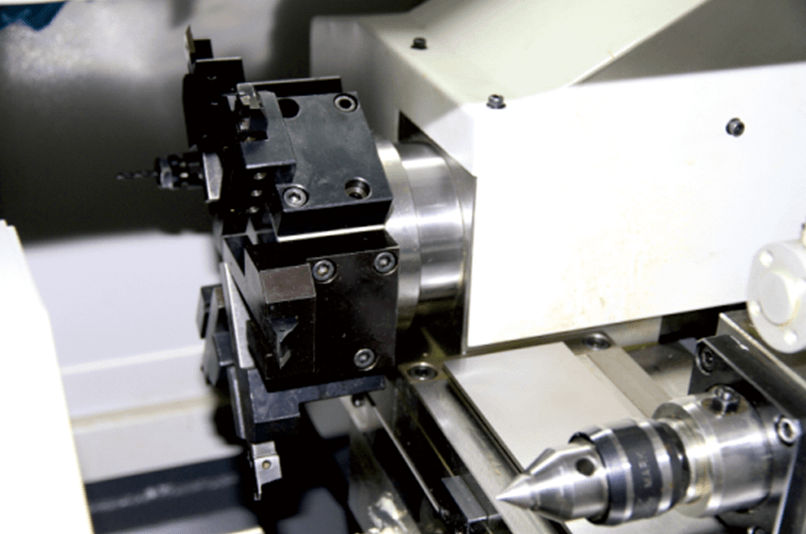

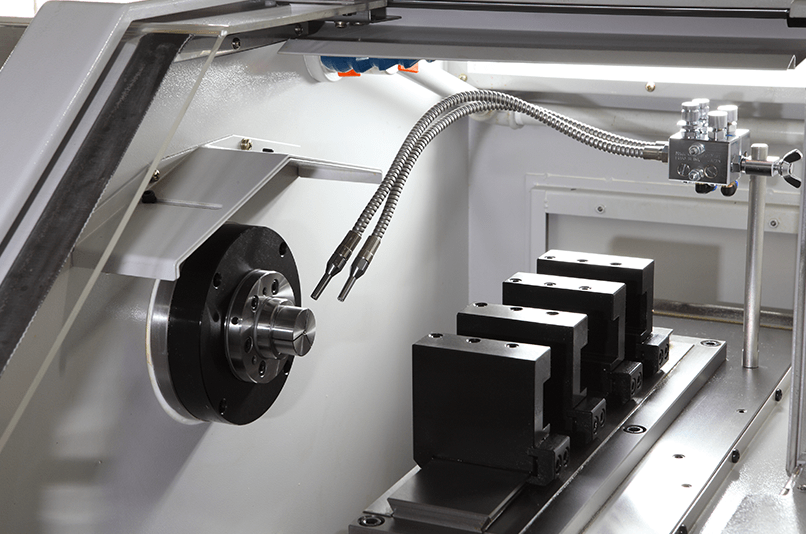

2,、六角刀塔
小型六角刀塔由伺服電機驅動，定位精確,，最大安裝刀具數量6把,，克服了排刀機床安裝尾座頂尖后刀具數量的不足，可實現較復雜零件的加工,。

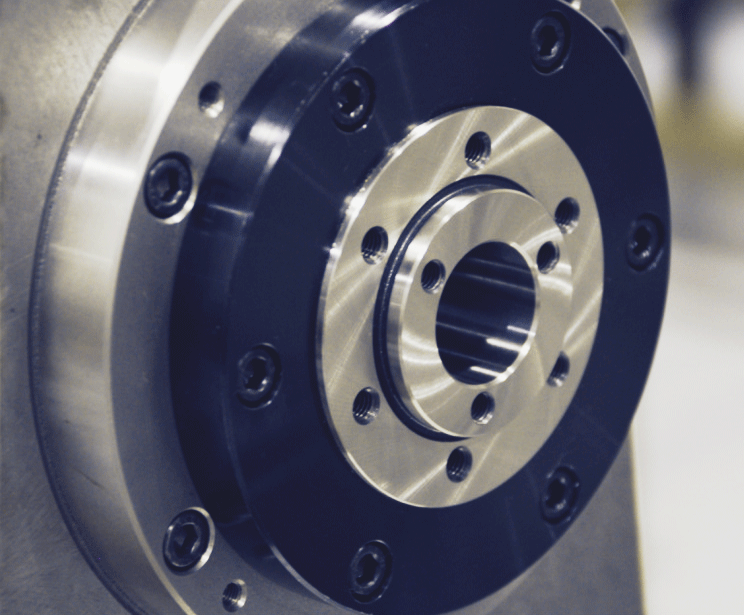

3,、高精度主軸
高精度主軸軸芯采用專用主軸材料經過多道熱處理和精細加工，軸承采用日本原裝高精密軸承,，防水采用德國的高級防水環,。

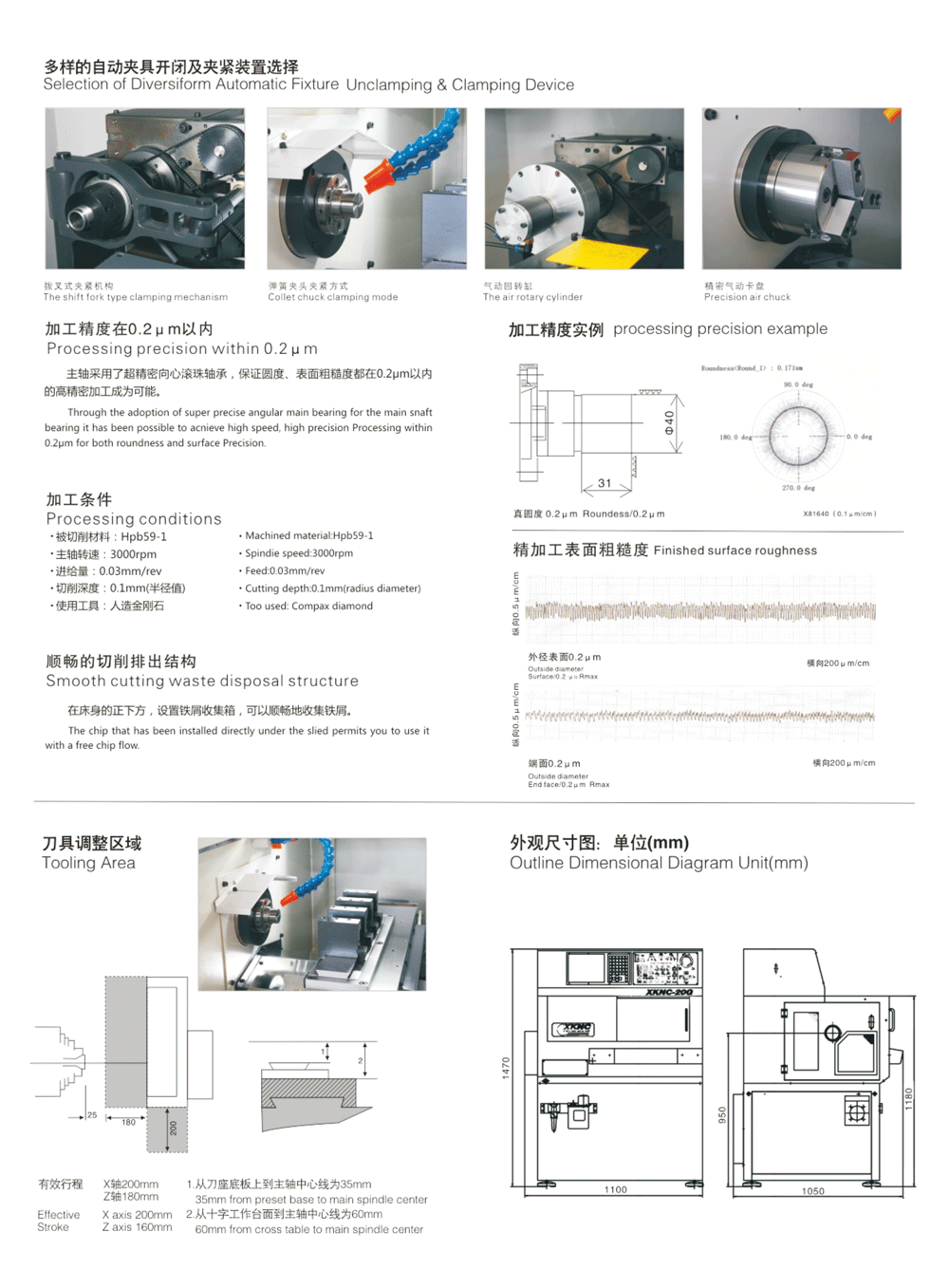

4、多樣的自動化夾具開閉及夾緊裝置選擇
機床標準配置為撥叉式夾緊機構,，彈簧夾頭夾緊方式,，夾持力調節簡單，夾頭更換方便,，夾持快速穩定,。可選配卡盤加緊方式,，卡盤夾緊力強勁,，精準，夾持范圍大,。

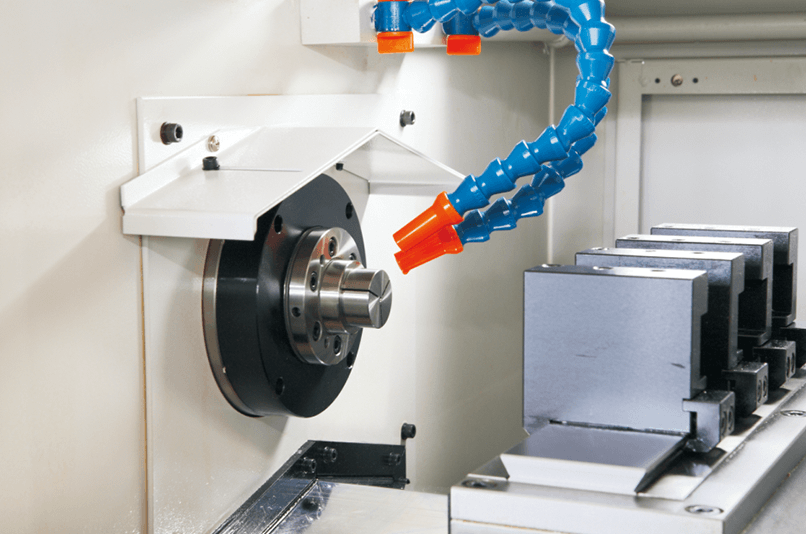

彈簧夾頭夾緊方式

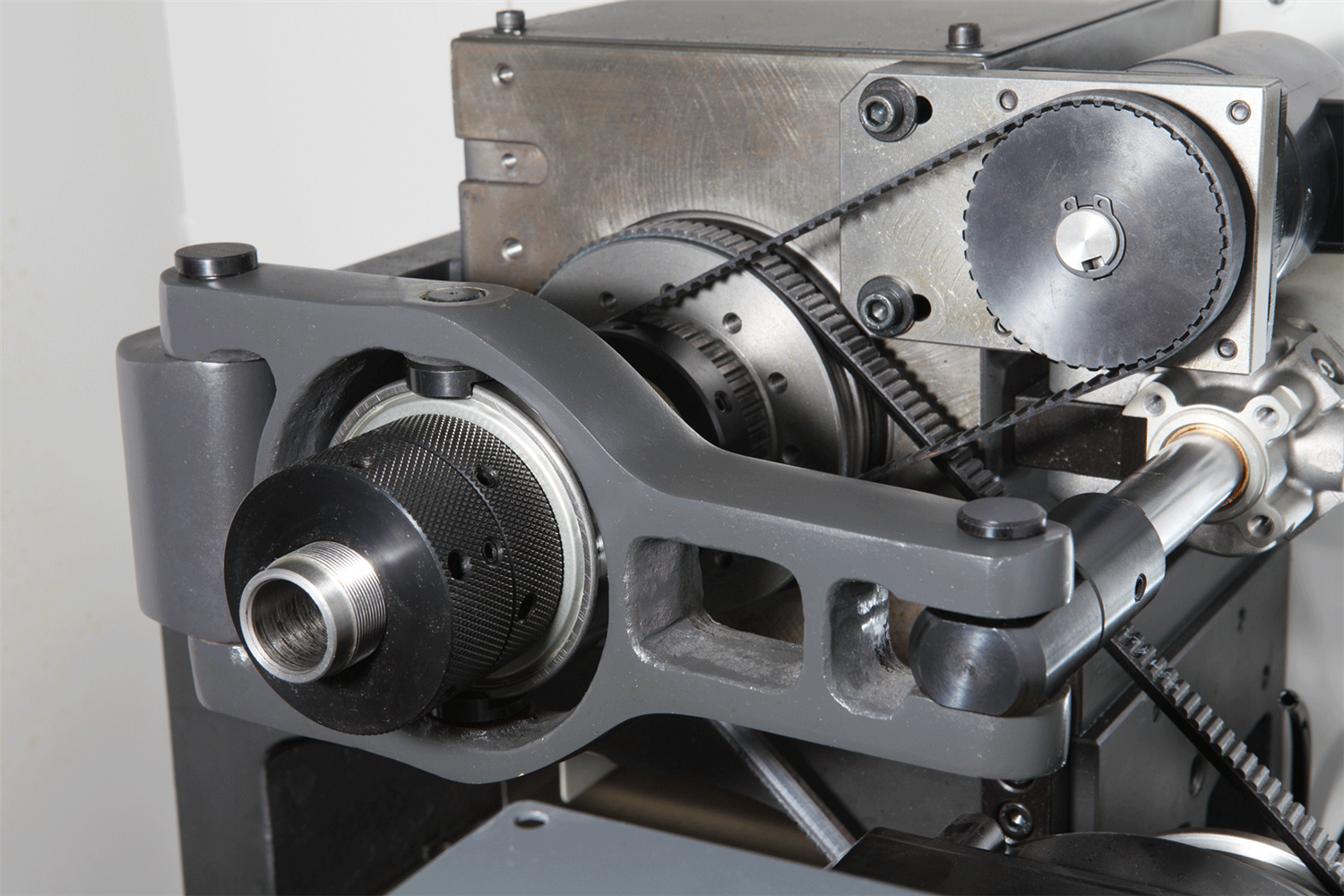

撥叉式夾緊機構

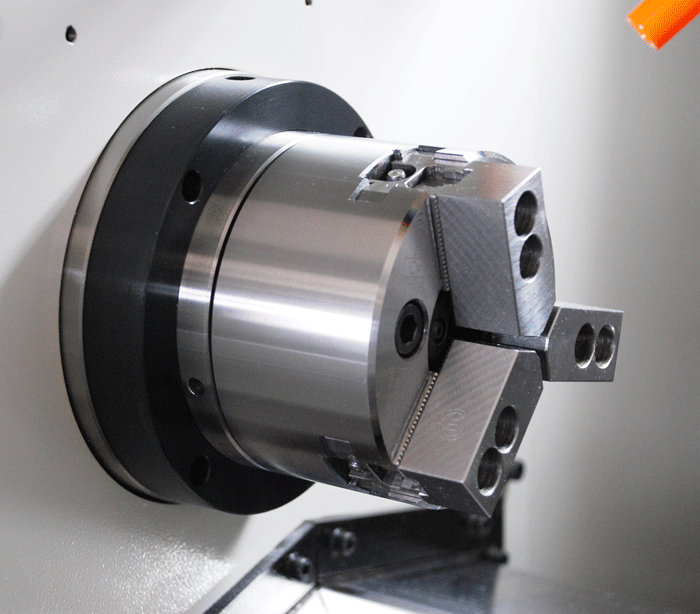

動力卡盤

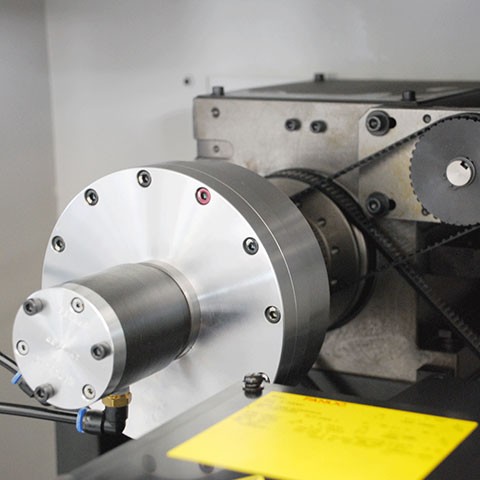

氣動回轉缸
5,、易操作維護
X軸/Z軸導軌鑲條楔形設計,，方便精度調整恢復。

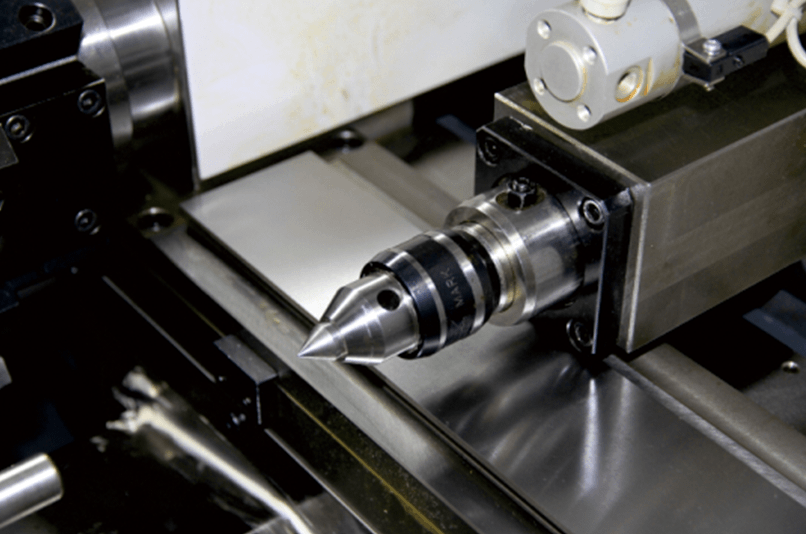

6,、尾座頂尖
尾座頂尖采用空壓式結構,，壓力調整方便，可有效防止細小零件加工的變形,。
7,、油霧裝置
通過M代碼，可以自由選擇開,、關功能,。

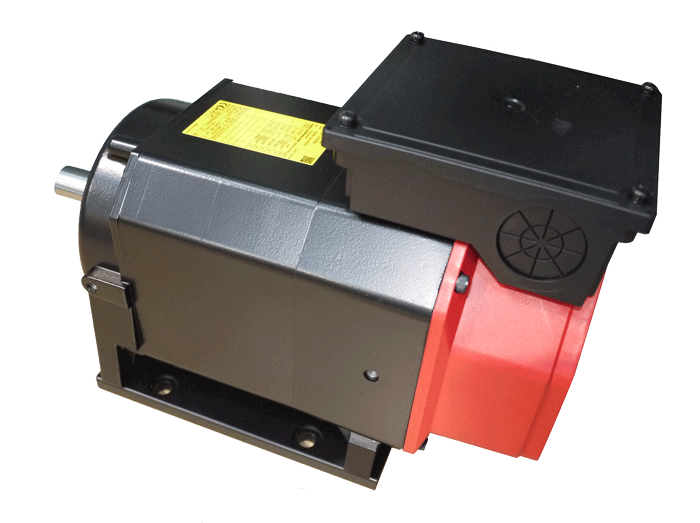

8、強力交流伺服電動機
主軸驅動使用3.7KW的交流伺服電動機,，使無級變速成為標準配置,。此外，各軸的進給采用了免維護數字式AC伺服電動機,。
9、加工精度在0.2μm以內
主軸采用了超精密向心滾珠軸承,，保證圓度,、表面粗糙度都在0.2μm以內的高精密加工成為可能。
加工條件
被切削材料：HpbS9-l
主軸轉速：3000rpm
進給量：0.03 mm/rev
切削深度：0.1mm(半徑值)
使用工具：人造金剛石

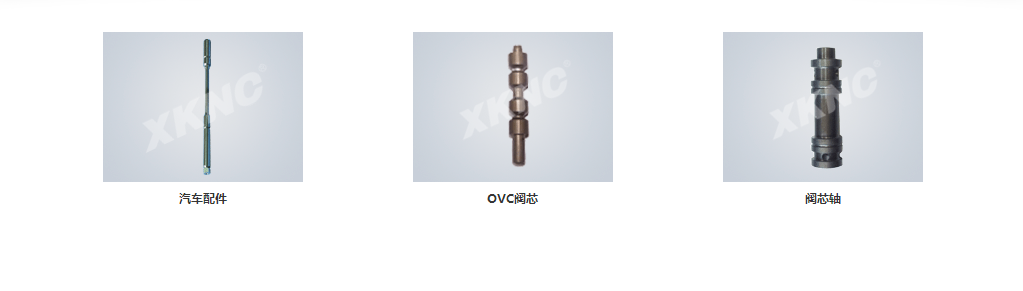

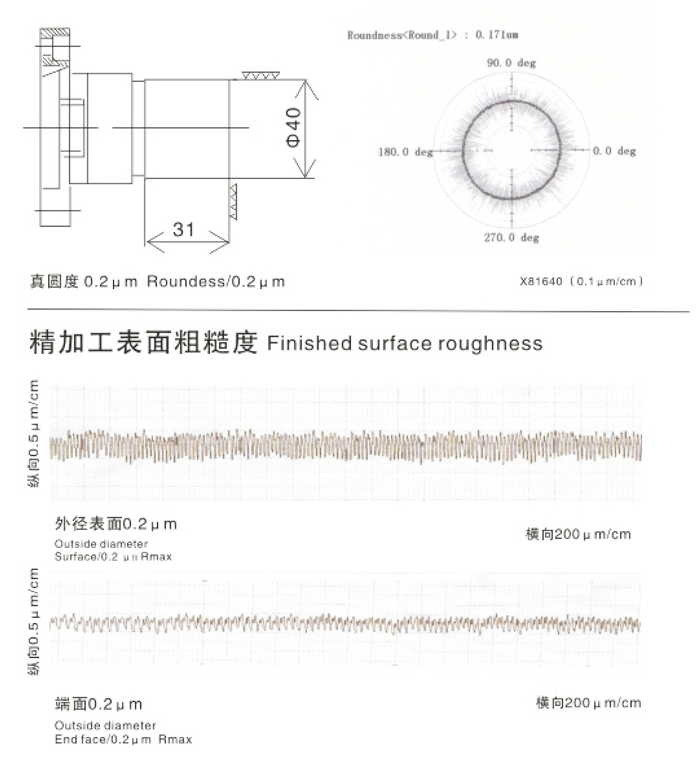

加工精度實例 processing precision example
